TECHNOLOGIA

BUDOWNICTWO MODUŁOWE

by COCOMODULE

SYSTEM MODUŁOWY COCO

Do realizacji projektów stosujemy poszczególne moduły i rodzaje połączeń.

WYMIARY STANDARDOWE

Moduły o wymiarach:
szerokość: 300 cm
długość: 600 – 1200 cm
wysokość zewnętrzna: 300 cm
wysokość wewnątrz: 260 cm

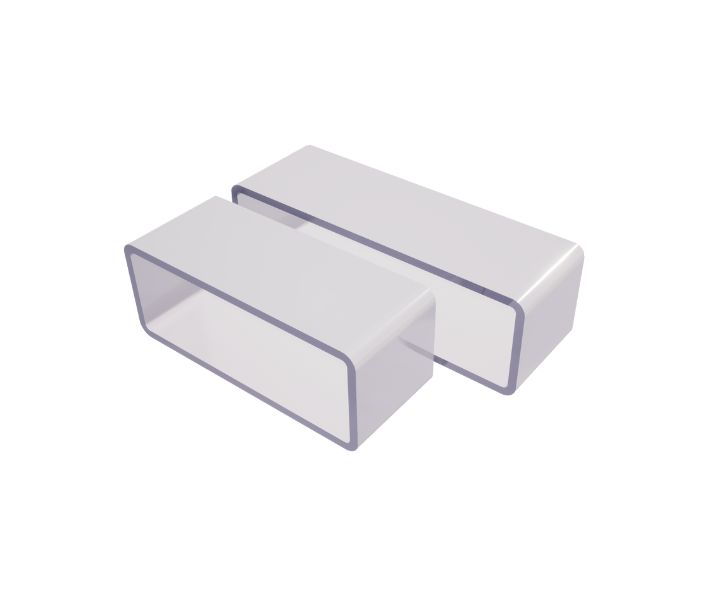

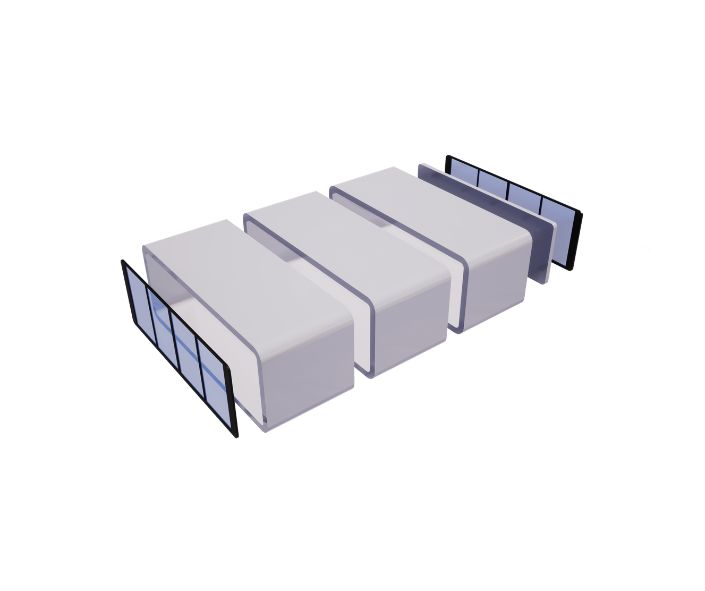

ŁĄCZENIE SZEREGOWE

COCO + To dodatkowe moduły. Nasze budynki możemy łączyć szeregowo. Możesz połączyć bryły kiedy potrzebujesz więcej przestrzeni.

PIĘTROWANIE

COCO + To dodatkowe kondygnacje. Nasze budynki możemy wznosić do 2 kondygnacji. Możesz połączyć bryły w dowolnej konfiguracji.

CON-1

Rama prosta

CON-1 Konstrukcja ramy prostej. W miejscach okien stosujemy imitację szkła czarnego. Jest to rozwiązanie bardziej ekonomiczne. W niektórych projektach wykorzystujemy powstałe wnęki jako techniczne. Sprawdza się to przy restauracjach, biurach.

CON-2

RAMA ZAOKRĄGLONA

CON-2 Konstrukcja ramy zaokrąglonej. Wykorzystujemy specjalnie zaprojektowaną ramę stalową zaokrągloną w narożnikach. Rama okienna jest profilowana do tej formy.

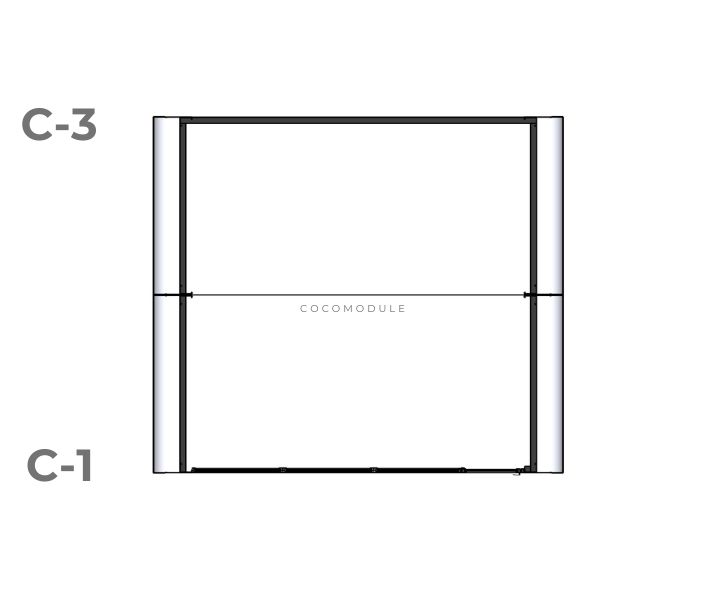

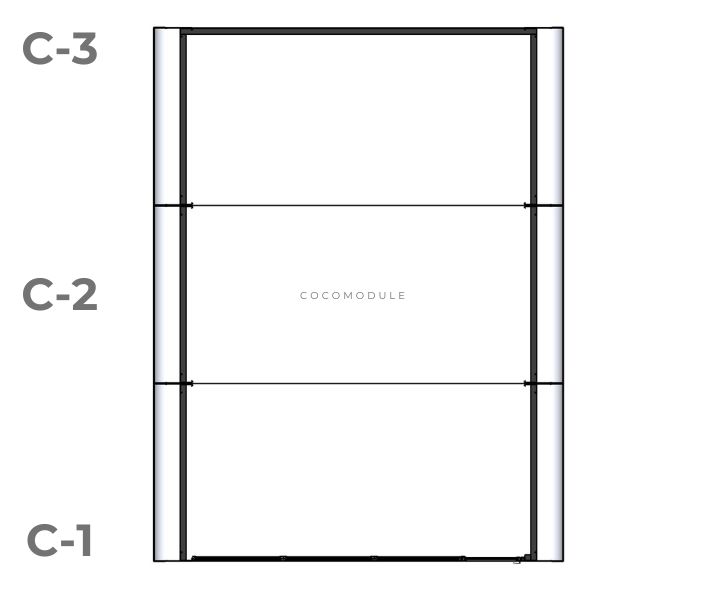

Wersje łączenia modułów.

System modułowy

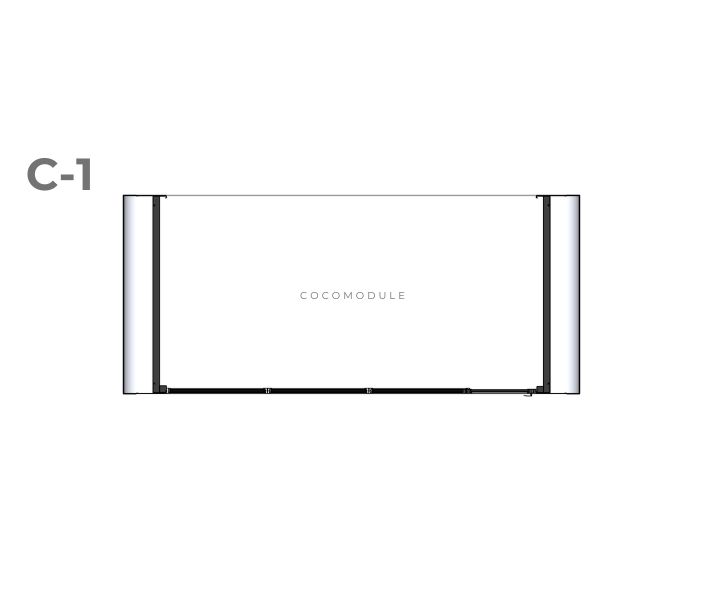

C-1 Moduł frontowy

Moduł środkowy, dodatkowy moduł.

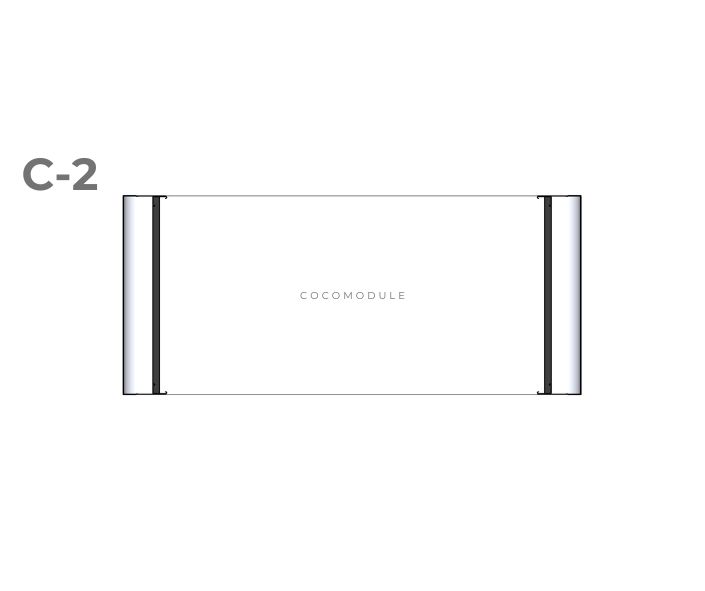

C-2 Moduł środkowy

Moduł środkowy, dodatkowy moduł.

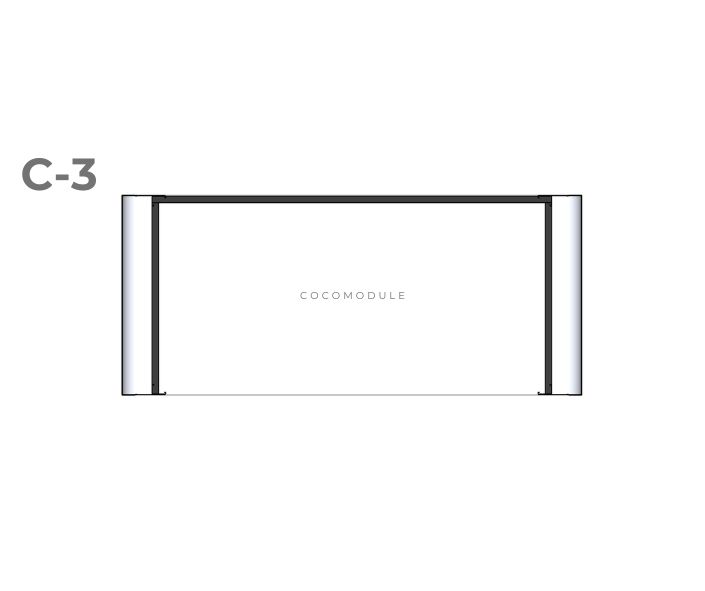

C-3 Moduł tylny

Pełna ściana tylna. Opcja z przeszkleniem lub drzwiami

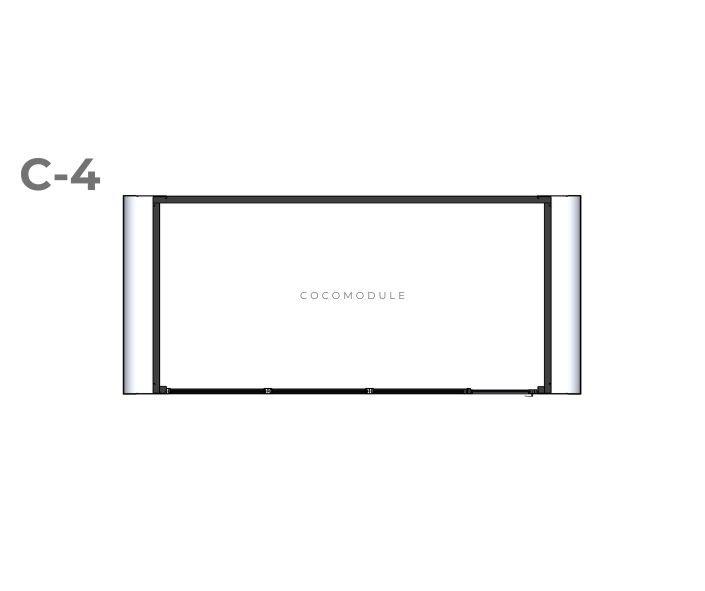

C-4 Moduł pojedynczy

Front modułu przeszklony, Ściana tylna pełna.

TECHNOLOGIA DLA DOMÓW MODUŁOWYCH

TECHNOLOGIA

STANDARD

Ściany zewnętrzne

Współczynnik U=0,138 W/m2*k


1. Panel budowlany

2. Arkusz zabezpieczający przed kradzieżą

3. Panel budowlany

4.I zolacja termiczno-akustyczna

5. Stalowa konstrukcja

6. Panel konstrukcyjno-budowlany

7. Izolacja termiczno-akustyczna

8. Wentylowany system fasadowy / okładzina w opcjach (kompozyt aluminium, HPL
Laminat GFK dotyczy lini COCO

Podłoga

Współczynnik U=0,147 W/m2*k


1. Panel podłogowy

2. Panel budowlany

3. Izolacja termiczno-akustyczna

4. Panel konstrukcyjno-budowlany

5. Izolacja termiczno-akustyczna

6. Przerwa techniczna

7. Panel konstrukcyjno-budowlany

8. Warstwa uszczelniająca

Dach skośny

Współczynnik U=0,124 W/m2*k


1. Panel budowlany x 2

2. Bariera paroszczelna

3. Izolacja termiczno-akustyczna

4. Stalowa konstrukcja

5. Przekładka termiczna

6. Płyta konstrukcyjna i budowlana

7. Warstwa uszczelniająca

Dach płaski

Współczynnik U=0,124 W/m2*k


1. Hydroizolacja

2. Podkład termoizolacyjny
3. Izolacja termiczna
4. podkonstrukcja drewniana
5. izolacja termiczna
6. profile
7. paroizolacja
8. Płyta gipsowa x2

Ściany działowe

1. Płyta gipsowa x2

2. Konstrukcja / izolacja cieplna
3. Płyta gipsowa x2


Konstrukcja

Konstrukcję domu stanowi sztywna rama stalowa, zabezpieczona farbą antykorozyjną na bazie żywicy do środowiska (stal Certyfikowana CE.)

Wysoki Standard Efektywności Energetycznej

Na życzneie klienta wykonujemy budynki spełniające normy niemieckie

KFW 40, KFW 55

WYKOŃCZENIE NA ZEWNĄTRZ

STANDARD

Elewacja

Laminat COCO, kompozyt aluminum (opcja HPL)

Okna i drzwi

Stolarka okienna PVC / aluminum, pakiet 3 szybowy bez mostków termicznych
Typy okien: stałe typu FIX, otwierane / uchylne, okna balkonowe uchylno-przesuwny, okna balkonowe przesówne typu HS, okna harmonijkowe składane

Drzwi wejściowe

Aluminum przeszklone lub pełne

INSTALACJE

STANDARD

OPCJA

Instalacje elektryczne

Instalacje elektryczne prowadzone podtynkowo: gniazdka, włączniki. Oświetlenie - źródło światła wg projektu. Rozdzielnia elektryczna.

Instalacja
wodno-kanalizacyjna

Odpływ miski ustępowej DN-110, odpływ prysznicowy DN-75. Podgrzewacz wody przepływowy.
Syfon umywalkowy/ zlewozmywakowy DN-50 PE/PP.

Podgrzewacz wody z zasobnikiem 50/ 80l zasilany prądem.

Ogrzewanie, wentylacja,
klimatyzacja

Przygotowanie instalacji pod klimatyzację. Ogrzewanie elektryczne- ścienny promiennik ciepła, grzejnik elektryczny drabinkowy dekoracyjny. Rekuperator, wentylacja mechaniczna z odzyskiem ciepła Fujitsu/Awenta

Klimatyzator bez jednostki zewnętrznej.

Ogrzewanie podłogowe IR-folia

POLITYKA JAKOŚCI

  • Certyfikat Systemu Zarządzania Jakością – PN EN ISO 9001,
  • Certyfikat Systemu Zarządzania Środowiskowego – PN EN ISO 14001,
  • Certyfikat Systemu Zarządzania Energią – PN EN ISO 50001,
  • Certyfikat Systemu Zakładowej Kontroli Produkcji – PN EN 1090,
  • Certyfikat Systemu Jakości w spawalnictwie – PN EN 3834.
  • Certyfikat Raport Bureau Veritas – CO2 2020-202
  •  Certyfikat Energii Odnawialnej.


Pozwala to na oznakowywanie wytwarzanych konstrukcji znakiem CE na dowód zgodności z Dyrektywą o
Wyrobach Budowlanych (CPD) w wyniku czego firma może wprowadzić swoje elementy konstrukcji budowlanych do obrotu na rynkach Unii Europejskiej.
